舞臺燈光音響設備常用信號線材的制作方法
一套可使用的舞臺燈光音響設備無論是專業系統還是非專業的民用燈光音響設備除了設備本身外還需要各種連接線材將設備進行連接才能夠使用。一根完整的線材是由接插頭和線組成的。下面對常用插頭、線材及連接線的制作進行一下簡單的介紹。
舞臺燈具常用的信號插頭：

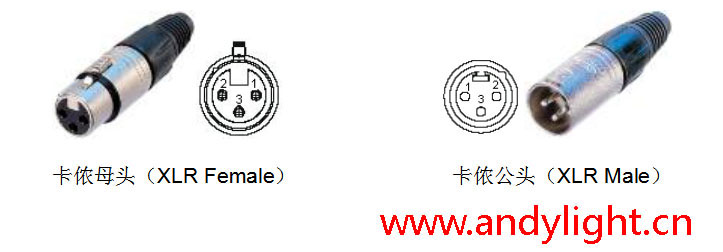

A、三芯卡儂插頭（XLR）：卡儂頭分為卡儂公頭（XLR Male）和卡儂母頭（XLR Female）。卡儂頭公、母的辨別很簡單，帶“針”的為“公頭”，帶“孔”的為“母頭”。很多音響設備的輸入、輸出端口為卡儂接口，同樣帶“針”的接口為“公座”，帶“孔”的接口為“母座”如下面圖 。

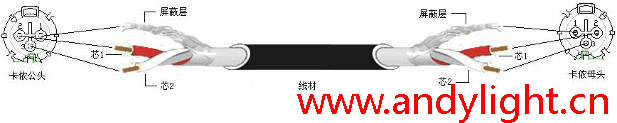

卡儂頭的三個焊點分別為：“1”屏蔽；“2”信號“-”端（冷端）；“3”信號“+”端（熱端）如下面圖公頭和母公焊接一定要１對１“屏蔽”；２對２；３對３焊接，焊接時注意1、2、3不能短路或者虛焊。

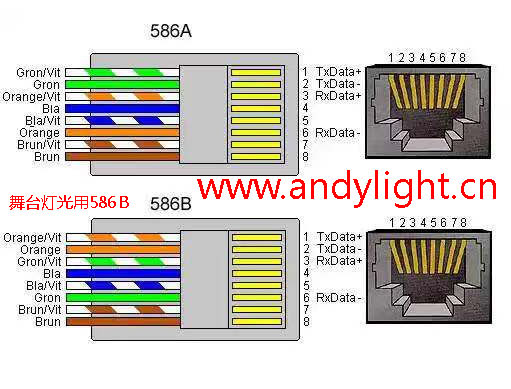

B、RJ-45水晶頭（網線）：舞臺燈具應國內公共娛樂和文藝演出事業的蓬勃發展，特別是KTV行業的高速發展以前用卡儂頭焊接做信號線的方法成為了現場施工的難事，后來出現用水晶頭的方法來做舞臺燈光的信號聯接。需要說明的是RJ-45水晶頭（網線）聯接并不是真的網絡協議，而是DMX512協議.RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），分別稱作 T568A 線序和 T568B 線序（下圖）舞臺燈光都是用T586B的接線方法，也就是一一對應。
|
|
|
|
|
