LED用在舞臺燈光的功能特點及市場的發展
1、LED是傳統光源的最新替代品。它們的優點包括使用壽命長，尺寸緊湊，抗振動，低壓（LVDC）操作，最小的維護成本和最小的環境影響。 LED不受困擾熒光燈管的汞處理問題的影響。然而，制造商一直在努力將LED芯片的能效進一步提高。
在此我們先要了解LED認識LED將LED與傳統光源進行比較，解釋LED參數的相關性和重要性，并重點介紹推動LED設計和功能發展的新產品．
1,LED分類
我們以飛利浦lumileds官方產品進行說明，看下圖從功率分可以高功率、中小功率、高壓、COB、模組等。從顏色分：紅外線波長為：大于800nm、紅色波長為；620~630nm；橙色波長為：600~620 nm；黃色波長為：585-600 nm；綠色波長為：555~585 nm；藍色波長為：440-480nm紫色波長為：350-440nm粉紅色波長：360-380nm紫外線：小于350nm（UV）。
現在大家中小功率都在做LED三基色板（LED平面光燈）主要用來照環境光、LED頻閃燈，高功率主要做LED染色帕光（LEDPAR）、LED效果燈、LED搖頭燈,COB主要是做COBPAR燈、兩眼、四眼、八眼觀眾燈。
高功率模組主要用來做LED搖頭光束燈、LED搖頭圖案燈、LED搖頭三合一燈、LED搖頭切割燈，目前可以見的到有的LED搖頭光有30Ｗ圖案、60Ｗ圖案、80Ｗ光束、120Ｗ圖案、150Ｗ圖案350Ｗ三合一、400Ｗ切割、500Ｗ切割、600Ｗ切割等。

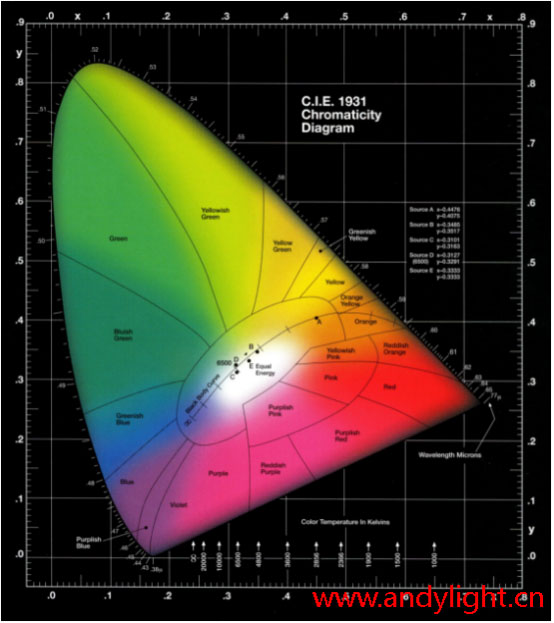

2. 做LED產品一定要會看色品圖，色品圖是以不同位置的點表示各種色品的平面圖。1931年由國際照明委員會(CIE)制定，故稱CIE色品圖，有人叫光譜圖也有色度圖反下叫化很多。
圖中x坐標是紅原色的比例，y坐標是綠原色的比例，代表藍原色的坐標z可由x+y+z=1推出。圖中弧線上的各點代表純光譜色，此弧線稱為光譜軌跡。從400納米(紫)到700納米(紅)的直線是光譜上沒有的紫-紅顏色系列(非光譜色)。中心點C代表白色，相當于中午太陽光的顏色，其色品坐標為 x=0.3101，y=0.3162。色品圖上任給一點S，就可立刻得到S點所代表的顏色的色調和飽和度。連結CS，其延長線交光譜軌跡于O點， O點處的波長即顏色S的主波長，決定了顏色S的色調。從C到S點和O點的距離之比CS/CO為該顏色的飽和度。從光譜軌跡上任一點通過C點引一直線到達對側光譜軌跡上的另一點，則該直線兩端的顏色互為補色。從代表非光譜色系列的直線上任一點P通過C點引一直線，交光譜軌跡于Q點，Q點的顏色是P點非光譜色的補色。非光譜色的表示方法是在它的補色波長后加一字母c，例如528c代表波長為528納米的綠色的補色，即紫紅色。任何兩種顏色混合時，混合色的顏色點一定在前兩顏色點的連線上。從色品圖可看出，紅、綠、藍三原色可合成任何顏色。CIE色品圖有很大實用價值，任何顏色，不論是光源色還是表面色，都可在色品圖中標定出來，這使顏色的描述既簡便又準確，各色光的合成途徑也一目了然。為保證顏色的正確辨認， CIE于1983年公布了《視覺信號表面色》標準，該文件在CIE色品圖上對視覺信號表面色規定了具體范圍。

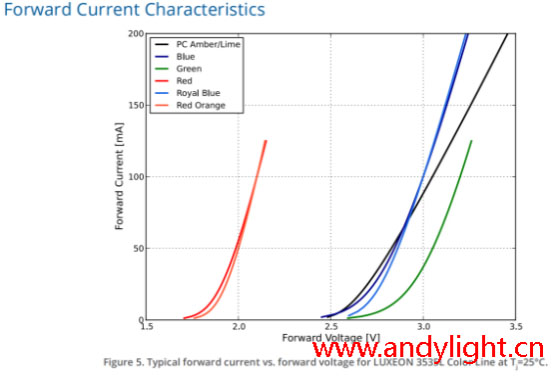

3、LED正向電流特性

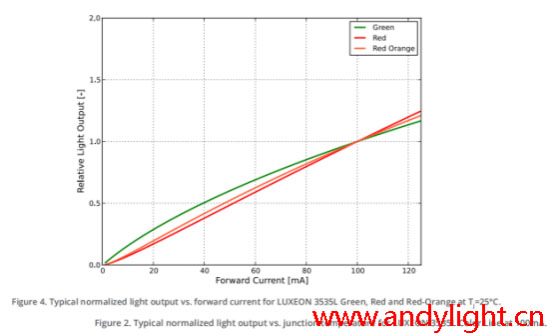

4、LED光輸出特性與電流

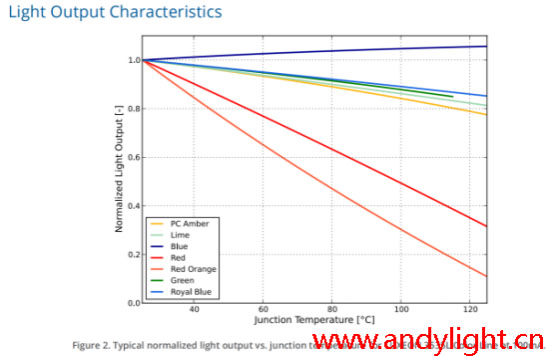

５、LED光輸出特性與溫度
６、LED壽命與溫度的關系
７、LED光學參數、單位
a、發光強度（I、Intensity）:T單位坎德拉，即cd。
光源在給定方向的單位立體角中發射的光通量定義為光源在該方向的(發)光強(度)，發光強度是針對點光源而言的，或者發光體的大小與照射距離相比比較小的場合。這個量是表明發光體在空間發射的會聚能力的？梢哉f，發光強度就是描述了光到底有多“亮”，因?yàn)樗枪夤β逝c會聚能力的一個共同的描述。發光強度越大，光源看起來就越亮，同時在相同條件下被該光源照射后的物體也就越亮，因此，早些時候描述手電都用這個參數。
b、LED光通量（F，F(xiàn)lux）:T 單位流明，即lm。
光源在單位時間內發射出的光量稱為光源的發光通量.。同樣，這個量是對光源而言，是描述光源發光總量的大小的，與光功率等價。光源的光通量越大，則發出的光線越多對于各向同性的光（即光源的光線向四面八方以相同的密度發射），則 F = 4πI。也就是說，若光源的I為 1cd，則總光通量為 4π =12.56 lm。與力學的單位比較，光通量相當于壓力，而發光強度相當于壓強。要想被照射點看起來更亮，我們不僅要提高光通量，而且要增大會聚的手段，實際上就是減少面積，這樣才能得到更大的強度。
c、LED光照度（E，Illuminance）:T單位勒克斯即lx（以前叫l(wèi)ux）。
1 流明的光通量均勻分布在 1 平方米表面上所產生的光照度. 這個參數我們平常用得不是很多，我們在這里不作詳細的介紹。
d、顯色性:
光源對物體本身顏色呈現的程度稱為顯色性，也就是顏色逼真的程度；光源的顯色性是由顯色指數來表明，它表示物體在光下顏色比基準光（太陽光）照明時顏色的偏離，能
較全面反映光源的顏色特性。顯色性高的光源對顏色表現較好，我們所見到的顏色也就接近自然色，顯色性低的光源對顏色表現較差，我們所見到的顏色偏差也較大。國際照明委員會 CIE 把太陽的顯色指數定為 100 ，各類光源的顯色指數各不相同，如：高壓鈉燈顯色指數 Ra=23 ，熒光燈管顯色指數 Ra=60~90 。
顯色分兩種：忠實顯色：能正確表現物質本來的顏色需使用顯色指數 (Ra) 高的光源，其數值接近100 ，顯色性最好。常見光源顯色指數Ra:白熾燈 97、白色熒光燈 75-85、暖白色熒光燈 80-90、鹵鎢燈 95-99、高壓汞燈 22-51、高壓鈉燈 20-30、金屬鹵化物燈 60-65。

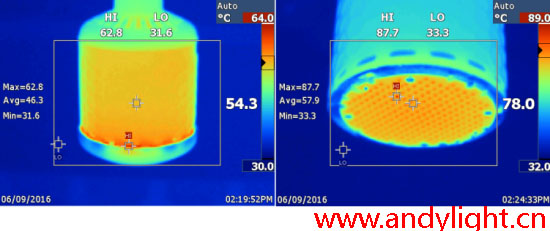

８、LED產品散熱分析
導熱系數
導熱系數是指在穩定傳熱條件下，1m厚的材料，兩側表面的溫差為1度（K，℃），在1秒內（1s），通過1平方米面積傳遞的熱量，單位為瓦/米·度 （W/(m·K)，此處為K可用℃代替）。
導熱系數僅針對存在導熱的傳熱形式，當存在其他形式的熱傳遞形式時，如輻射、對流和傳質等多種傳熱形式時的復合傳熱關系，該性質通常被稱為表觀導熱系數、顯性導熱系數或有效導熱系數（thermal transmissivity of material）。
此外，導熱系數是針對均質材料而言的，實際情況下，還存在有多孔、多層、多結構、各向異性材料，此種材料獲得的導熱系數實際上是一種綜合導熱性能的表現，也稱之為平均導熱系數。
熱傳遞的基本公式為：
Φ=KA⊿T.
Φ:為熱流量。W
K:總導熱系數。W/(M2.℃)
A:傳熱面積。M2
⊿T:熱流體與冷流體之間溫度差。
產生導熱的必要條件是物體的內部存在溫度差，因而熱量由高溫部分向低溫部分傳遞。熱量的傳遞過程通稱熱流。
λ的物理意義為：當溫度梯度為1K/m時，每秒鐘通過1m2的導熱面積而傳導的熱量，其單位為W/m·K或W/m·℃。各種物質的λ可用實驗的方法測定。一般來說，金屬的λ值最大，固體非金屬的λ值較小，液體更小，而氣體的λ值最小。
|
